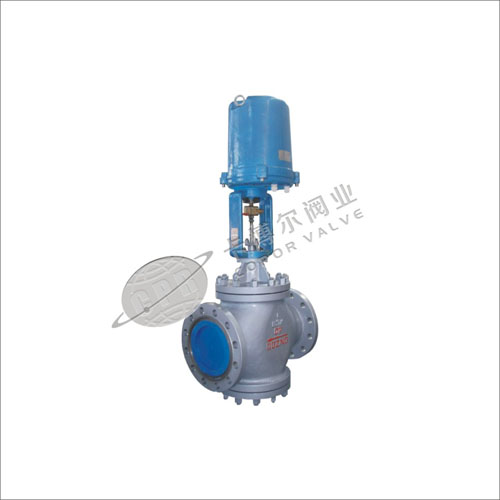

电子式电动三通调节阀

 ZDLQ电子式电动三通调合流节阀、ZDLX电子式电动三通分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用3810L系列电子式直行程电动执行机构,接受0~10或 4~20mA.DC信号驱动阀门启闭。其中三通合流调工阀用于将两种流体,或不同温度的同种流体,混合成同一温度流体。三通分流阀将一种流体分成两路流体。

电子式电动三通调节阀公称通径由25mm至300mm,公称压力有1.6、4.0、6.4MPa,适用流体温度由-60℃至450℃,控制信号为0~10或4~20mA.DC。配用不同的阀盖可分为普通型和散热型两种。

电子式电动三通调节阀主要零件材料:

阀体、阀盖:HT200、ZG230~450、ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
填   芯:聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套:2Cr13

技术参数和性能指标:

公称通径 DN(mm) 合流 25 32 40 50 65 80 100 125 150 200 250 300
分流 8.5 13 21 34 53 85 135 210 340 535 800 1280
额定流量系数 Kv 合流 8.5 13 21 34 53 85 135 210 340 535 800 1280
分流 可用合流结构替代 85 135 210 340 535 800 1280
公称压力 MPa 1.6、2.5、4.0、6.4
额定行程L(mm) 16 25 40 60 100
执行机构型号 381LSA-20
381LXA-20
381LSA-20
381LXA-20
381LSB-30/50
381LXB-30/50
381LSC-65/99
381LXC-65/99
381LSC-99/160
381LXC-99/160
控制信号 输入:4-20mA或1-5V     反馈4~20mA
固有流量特性 直线
固有可调比(R) 30

三通调节阀外形尺寸表:

公称通径DN(mm) L 行程 D H1 H
PN(MPa) PN(MPa) 常温 高温散热
1.6、4.0 6.4 1.6 4.0 6.4
25 160 210 16 225 134 134 160 555 707
32 180 222 25 133 133 170 561 709
40 200 251 154 154 180 660 812
50 230 286 154 154 200 675 827
65 290 311 40 255 190 190 230 863 1027
80 310 337 210 210 250 868 1032
100 350 394 220 220 282 872 1036
125 400 440 60 310 280 280 310 905 1120
150 450 508 280 280 430 920 1135
200 55 610 320 320 480 950 1165
250 708 752 100 475 475 495 1203 1485
300 850 819 555 555 585 1265 1557
